Como fornecedor de cintos triangulares, uma das perguntas mais comuns que recebo dos clientes é como calcular o comprimento de um cinto triangular. Este é um aspecto crucial, pois obter o comprimento correto da correia garante desempenho ideal e longevidade da correia em diversas aplicações. Nesta postagem do blog, vou guiá-lo através de diferentes métodos para calcular o comprimento de um cinto triangular.
Compreendendo os cintos triangulares

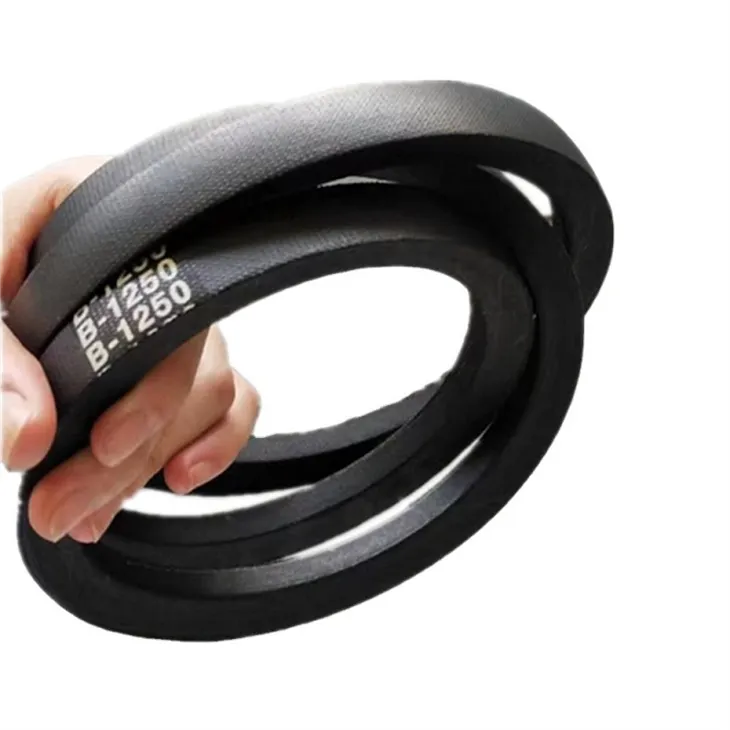

Antes de mergulhar nos cálculos, é fundamental entender o que são cintos triangulares e suas aplicações. As correias triangulares, também conhecidas como correias em V, são amplamente utilizadas em sistemas de transmissão de energia. Eles vêm em diferentes tipos, comoCorreias em V automotivas,Correia em cunha V, eTransmissão V - correia. Essas correias são projetadas para transmitir energia entre duas ou mais polias de maneira eficiente.
Considerações geométricas básicas
O comprimento de uma correia triangular depende dos diâmetros das polias nas quais ela passa e da distância entre os centros dessas polias. Vamos supor que temos duas polias com diâmetros (D_1) e (D_2) ((D_1) é o diâmetro da polia menor e (D_2) é o diâmetro da polia maior), e a distância centro a centro entre as duas polias é (C).
Método 1: Cálculo Aproximado
Para um cálculo aproximado simples, podemos usar a seguinte fórmula:
[L\approx2C+\frac{\pi}{2}(D_1 + D_2)+\frac{(D_2 - D_1)^2}{4C}]
Esta fórmula é derivada da soma das distâncias em linha reta entre as polias e os comprimentos do arco da correia ao redor das polias. O primeiro termo (2C) representa os comprimentos em linha reta da correia entre as duas polias. O segundo termo (\frac{\pi}{2}(D_1 + D_2)) é uma aproximação do comprimento total do arco da correia em torno das duas polias. O terceiro termo (\frac{(D_2 - D_1)^2}{4C}) é um fator de correção que leva em conta a diferença nos comprimentos do arco devido aos diferentes diâmetros da polia.
Vejamos um exemplo. Suponha (D_1 = 100) mm, (D_2 = 200) mm e (C = 300) mm.
Primeiro, calcule cada parte da fórmula:
A parte em linha reta: (2C=2\times300 = 600) mm
A parte do comprimento do arco: (\frac{\pi}{2}(D_1 + D_2)=\frac{\pi}{2}(100 + 200)=\frac{300\pi}{2}\approx471.24) mm
O fator de correção: (\frac{(D_2 - D_1)^2}{4C}=\frac{(200 - 100)^2}{4\times300}=\frac{10000}{1200}\approx8,33) mm
Então, (L\aprox600 + 471,24+8,33 = 1079,57) mm
Método 2: cálculo exato
O cálculo exato do comprimento da correia envolve funções trigonométricas mais complexas. Primeiro precisamos calcular os ângulos de enrolamento (\theta_1) e (\theta_2) da correia em torno das polias menores e maiores, respectivamente.
O ângulo de enrolamento (\theta_1) (em radianos) em torno da polia menor é dado por:
(\theta_1 = 2\pi- 2\arcsin\left(\frac{D_2 - D_1}{2C}\right))
O ângulo de enrolamento (\theta_2) (em radianos) em torno da polia maior é dado por:
(\theta_2=2\arcsin\left(\frac{D_2 - D_1}{2C}\right))
O comprimento da correia (L) é então calculado como:
[L = C\sqrt{4-\esquerda(\frac{D_2 - D_1}{C}\direita)^2}+\frac{\theta_1D_1}{2}+\frac{\theta_2D_2}{2}]
Usando os mesmos valores de exemplo (D_1 = 100) mm, (D_2 = 200) mm e (C = 300) mm:
Primeiro, calcule (\arcsin\left(\frac{D_2 - D_1}{2C}\right)=\arcsin\left(\frac{200 - 100}{2\times300}\right)=\arcsin\left(\frac{1}{6}\right)\approx0.1674) radianos
(\theta_1 = 2\pi-2\times0,1674\approx6,2832 - 0,3348 = 5,9484) radianos
(\theta_2 = 2\times0,1674 = 0,3348) radianos
A parte em linha reta: (C\sqrt{4-\left(\frac{D_2 - D_1}{C}\right)^2}=300\sqrt{4-\left(\frac{100}{300}\right)^2}=300\sqrt{4-\frac{1}{9}}=300\sqrt{\frac{35}{9}}\approx300\times1.972 = 591,6) mm
A parte do comprimento do arco em torno da polia menor: (\frac{\theta_1D_1}{2}=\frac{5,9484\times100}{2}=297,42) mm
A parte do comprimento do arco em torno da polia maior: (\frac{\theta_2D_2}{2}=\frac{0,3348\times200}{2}=33,48) mm
(L=591,6+297,42 + 33,48=922,5) mm
Fatores que afetam o cálculo do comprimento da correia
- Profundidade da ranhura da polia: A profundidade das ranhuras da polia pode afetar o diâmetro efetivo das polias. Uma ranhura mais profunda pode fazer com que a correia fique mais baixa na ranhura, reduzindo efetivamente o diâmetro em torno do qual a correia passa.
- Tensão da correia: A tensão na correia pode fazer com que ela estique. Ao calcular o comprimento da correia, normalmente assumimos uma tensão padrão. No entanto, em aplicações reais, a tensão excessiva pode levar ao aumento do comprimento da correia ao longo do tempo.
- Propriedades de temperatura e materiais: O material da correia e a temperatura operacional também podem afetar seu comprimento. Alguns materiais da correia podem expandir ou contrair com as mudanças de temperatura, o que deve ser considerado em aplicações críticas.
Importância do cálculo preciso do comprimento da correia
Um comprimento de correia calculado com precisão é crucial por vários motivos:
- Eficiência de transmissão de energia: Uma correia com o comprimento correto garante o contato adequado entre a correia e as polias, maximizando a eficiência da transmissão de potência. Se a correia for muito longa, ela poderá escorregar nas polias, resultando em perda de potência. Se for muito curto, poderá causar tensão excessiva nas polias e na própria correia, causando desgaste prematuro.
- Vida útil do cinto: Uma correia bem ajustada sofre menos tensão e desgaste, o que prolonga sua vida útil. O comprimento incorreto da correia pode causar desgaste irregular, rachaduras e eventual falha da correia.
- Confiabilidade do Sistema: Em aplicações industriais e automotivas, um sistema de transmissão de energia confiável é essencial. Um comprimento de correia calculado com precisão ajuda a manter a estabilidade e a confiabilidade de todo o sistema.
Contate-nos para suas necessidades de cinto triangular
Se você está procurando cintos triangulares de alta qualidade, estamos aqui para ajudá-lo. Nossa equipe de especialistas pode ajudá-lo a selecionar a correia certa para sua aplicação específica e garantir que você obtenha o comprimento correto da correia. Se você precisaCorreias em V automotivas,Correia em cunha V, ouTransmissão V - correia, temos uma ampla gama de produtos para atender às suas necessidades. Contate-nos hoje para iniciar uma discussão sobre aquisição e encontrar a solução de correia triangular perfeita para suas necessidades.
Referências
- Norton, Robert L. "Projeto de máquina: uma abordagem integrada." Pearson, 2012.
- Shigley, Joseph E., et al. "Projeto de Engenharia Mecânica." McGraw-Hill, 2004.
